| 产品特性：透过*** | 是否进口：否 | 产地：中国 |
| 加工定制：是 | 型号：TP-01-T5、TWGP-6-012-025 | 材质：熔融石英 |
| 品牌：维尔克斯光电 | 装箱数：1 | 规格：标准品 |
偏振方向透过率＞70％@0.1-2Thz，Polymer/Al，应用于太赫兹波段的太赫兹THz偏光片
海纳光学生产的THz偏振器采用“一高双低” 的有机薄膜（高强度、低折射率、低吸收率）为衬底，金属光栅为偏振结构。太赫兹偏光片的工作原理是金属光栅对入射的太赫兹波进行调制，从而实现太赫兹波的偏振和过滤。当入射的太赫兹波通过太赫兹偏振器的金属光栅时，如果电场方向垂直于光栅，则具有很高的透过率；当电场方向平行于太赫兹偏光片的光栅时，则具有很低的透过率。
THz偏振片的特点：
-偏振方向透过***
-偏振消光比高
-牢固性好不易破损
-偏振均匀性好
-可提供定制化服务和解决方案
太赫兹薄膜偏振器的基本参数：
衬底/光栅 | Polymer/Al |
偏振方向透过率 | ＞70％@0.1-2Thz |
偏振消光比 | 32-40dB@0.1-2Thz |
光栅周期/宽度 | 10μm/7μm |
太赫兹偏振片中的THz薄膜偏振片的典型应用包括：太赫兹显微镜、研究结晶和聚合物薄膜中的分子取向、成像光学、传感器和探测器、傅里叶光谱以及太赫兹光谱研究。
太赫兹薄膜偏光片的规格表：
型号 | 直径（mm） | 厚度（mm） | 通光孔径（mm） |
TP-01-T5 | 25.4 | 5 | φ17.5 |
TP-02-T6 | 50.8 | 6 | φ42 |

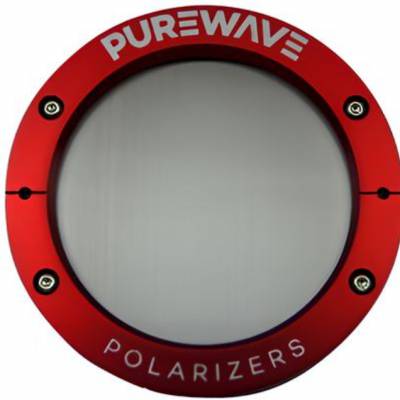

太赫兹线栅偏振器的规格表：
海纳光学生产的太赫兹线栅偏光片分为两类：6μm线栅偏振器和13μm线栅偏振片。6μm直径钨丝的线栅，可以选择低至12.5μm的线间距，6μm线栅偏振器适用于从大约50μm（或6THz）到***的波长。13μm直径钨丝的线栅，可以选择从26μm开始的线间距，13μm线栅偏振片适用于从大约100μm（或3THz）到***的波长。THz偏光片的尺寸有25、50、75、100、125、150mm可选。
相比于太赫兹薄膜偏振器的典型应用，太赫兹线栅偏光片还可应用在太赫兹和SHF旋光法中。太赫兹线栅偏振片由于没有基板，因此提供了所需偏振的高透射率，而且还能承受高能量的入射辐射。
6μm线栅偏振器：
型号 | 线径（mm） | 线距（mm） | 外径（mm） | 有效口径（mm） | 厚度（mm） |
TWGP-6-012-025 | 6 | 12.5 | 25 | 14 | 7 |
TWGP-6-012-050 | 6 | 12.5 | 50 | 34 | 8 |
TWGP-6-012-075 | 6 | 12.5 | 75 | 56 | 8 |
TWGP-6-012-100 | 6 | 12.5 | 100 | 80 | 12 |
TWGP-6-012-125 | 6 | 12.5 | 125 | 100 | 12 |
TWGP-6-012-150 | 6 | 12.5 | 150 | 124 | 12 |
TWGP-6-016-025 | 6 | 16 | 25 | 14 | 7 |
TWGP-6-016-050 | 6 | 16 | 50 | 34 | 8 |
TWGP-6-016-075 | 6 | 16 | 75 | 56 | 8 |
TWGP-6-016-100 | 6 | 16 | 100 | 80 | 12 |
TWGP-6-016-125 | 6 | 16 | 125 | 100 | 12 |
TWGP-6-016-150 | 6 | 16 | 150 | 124 | 12 |
TWGP-6-022-025 | 6 | 22 | 25 | 14 | 7 |
TWGP-6-022-050 | 6 | 22 | 50 | 34 | 8 |
TWGP-6-022-075 | 6 | 22 | 75 | 56 | 8 |
TWGP-6-022-100 | 6 | 22 | 100 | 80 | 12 |
TWGP-6-022-125 | 6 | 22 | 125 | 100 | 12 |
TWGP-6-022-150 | 6 | 22 | 150 | 124 | 12 |
13μm线栅偏振片：
型号 | 线径（mm） | 线距（mm） | 外径（mm） | 有效口径（mm） | 厚度（mm） |
TWGP-13-025-025 | 13 | 26 | 25 | 14 | 7 |
TWGP-13-025-050 | 13 | 26 | 50 | 34 | 8 |
TWGP-13-025-075 | 13 | 26 | 75 | 56 | 8 |
TWGP-13-025-100 | 13 | 26 | 100 | 80 | 12 |
TWGP-13-025-125 | 13 | 26 | 125 | 100 | 12 |
TWGP-13-025-150 | 13 | 26 | 150 | 124 | 12 |
TWGP-13-030-025 | 13 | 30 | 25 | 14 | 7 |
TWGP-13-030-050 | 13 | 30 | 50 | 34 | 8 |
TWGP-13-030-075 | 13 | 30 | 75 | 56 | 8 |
TWGP-13-030-100 | 13 | 30 | 100 | 80 | 12 |
TWGP-13-030-125 | 13 | 30 | 125 | 100 | 12 |
TWGP-13-030-150 | 13 | 30 | 150 | 124 | 12 |
TWGP-13-040-025 | 13 | 40 | 25 | 14 | 7 |
TWGP-13-040-050 | 13 | 40 | 50 | 34 | 8 |
TWGP-13-040-075 | 13 | 40 | 75 | 56 | 8 |
TWGP-13-040-100 | 13 | 40 | 100 | 80 | 12 |
TWGP-13-040-125 | 13 | 40 | 125 | 100 | 12 |
TWGP-13-040-150 | 13 | 40 | 150 | 124 | 12 |
