| 产品特性：可靠 | 产品类型：发光二极管 | 品牌：EPIGAP OSA Photonics |
| 型号：EOPD-280-0-0.3-1 | 封装：紫外线玻璃窗TO-52 | 批号：1 |
| 工作温度范围：0-150℃ |

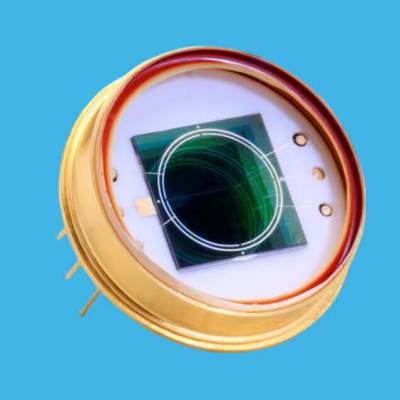

EPIGAP紫外光电二极管，210-335nm
德国EPIGAP紫外光电二极管只有一个型号EOPD-280-0-0.3-1，在紫外线范围内(210nm-355nm) 高度可靠的低成本SiC光电二极管具有高光谱灵敏度，安装在带紫外线玻璃窗的密封TO-52封装中。
德国EPIGAP紫外光电二极管EPIGAP OSA EOPD-280-0-0.3-1可选择带绝缘安装的EPIGAP光电二极管高温选项，工作温度可达150°C，符合RoHS和WEE标准。
德国EPIGAP紫外光电二极管材质是碳化硅，因此这款紫外光电二极管EPIGAP OSA又可以称为SiC光电二极管或者是碳化硅光电二极管。
EOPD-280-0-0.3-1EPIGAP光电二极管图纸
辐射 | 类型 | 材料 | 封装 |
紫外线 | 紫外线玻璃 | SiC | TO-52 |
1阳极，2阴极，h=3.7mm
德国EPIGAP紫外光电二极管应用领域
-紫外线范围内的通用测量
-杀菌灯监测
-火焰监测
额定值(Tamb=25°C，除非另有说明。)
参数 | 符号 | 数值 | 单位 |
有效面积尺寸 | A | 0.365x0.365 | mm2 |
活动区域 | A | 0.1 | mm2 |
反向电压 | VR | 20 | V |
工作温度范围 | Tamb | -40~125 | °C |
储存温度范围 | Tstg | -40~125 | °C |
焊接温度，3秒 | Tsol | 260 | °C |
德国EPIGAP紫外光电二极管EOPD-280-0-0.3-1感应方式是光电效应。EPIGAP光电二极管工作温度和存储温度相同都是-40度到125度。碳化硅光电二极管活动区域是0.1平方毫米，反向电压是20V。
德国EPIGAP紫外光电二极管光学和电气特征
Tamb=25°C，除非另有说明。
参数 | 测试条件 | 符号 | 最小值 | 典型值 | 值 | 单位 |
暗电流 | VR=1V | ID | 10 | fA | ||
峰值灵敏度波长 | VR=0V | λp | 265 | nm | ||
在λP时的响应度 | VR=0V | Sλ | 0.18 | A/W | ||
在254nm响应度 | VR=0V | Sλ | 0.16 | A/W | ||
0.1秒灵敏度范围 | VR=0V | λmin, λmax | 210 | 365 | nm | |
结电容 | VR=0V | CJ | 30 | pF | ||
接收角度 | VR=0V | φ | ±40 | deg |
紫外光电二极管EPIGAP OSA应用案例
应用实例展示了一个典型的电路Rf，负责电路的增益Cf补偿光电二极管的反向结电容和运算放大器的输入电容。Cf的确切值取决于Rf，所使用运算放大器和电路的电容。典型值为1pF。
图中显示了当OP-amp=AD795，Rf=10欧姆，Cf=lpF时应用电路振幅的依赖关系。
