| 产品特性：高功率 | 加工定制：否 | 品牌：Roithner Lasertechnik |
| 型号：SMB1N-550H，SMB1N-550H-02 | 种类：光电二极管 | 波段范围：550nm |
| 速度：高速 | 通道：单通道 | 输出波长：550nm |

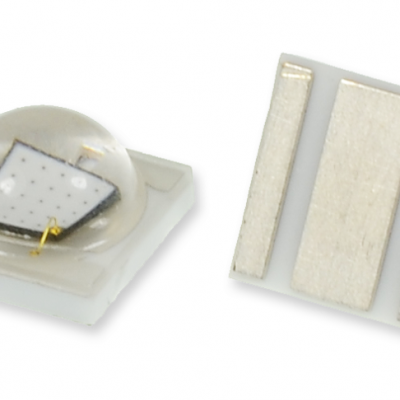

550nm波长，100mW高功率，PA9T SMD封装的Roithner发光二极管
2023年末，奥地利Roithner公司正式推出了550nm的高功率绿色LED，型号SMB1N-550H和SMB1N-550H-02。高功率绿光LED继承了Roithner发光二极管SMB1N系列的高功率、砷化镓芯片（InGaAs chip）技术以及采用耐热聚酰胺 (PA9T) SMD封装。
SMB1N-550H是一款基于InGaAsP的表面贴装高功***功率绿色LED，典型峰值波长为550nm，光输出功率为100mW@350mA。高功率绿光LED采用SMD封装（PA9T），带有镀银焊盘（可无铅焊接）、铜散热器和硅树脂模压平窗。SMB1N-550H-02的光输出功率也为100mW@350mA。550nm高功率LED SMB1N-550H-02不仅采用聚酰胺树脂SMD封装(PA9T)，带有镀银焊盘（可无铅焊接）、铜散热器和硅树脂模制透镜，还可根据要求提供不同光束角度的其他变体。
Roithner LED SMB1N-550H与SMB1N-550H-02的区别是SMB1N-550H-02含有透镜，从而导致其光束角为±10°，而SMB1N-550H的光束角为±65°。
Roithner 550nm LED的主要特点：
-高功率绿色LED
-特定波长550nm，光输出功率100mW@350mA
-砷化镓芯片（InGaAs chip），1x1mm
- PA9T SMD 封装
-光束角±65°（SMB1N-550H）或±10°（SMB1N-550H-02）
550nm高功率绿光LED的额定值*：
参数 | 符号 | 最小值 | 值 | 单位 |
功率耗散 | PD | 1200 | mW | |
正向电流 | IF | 350 | mA | |
脉冲正向电流** | IFP | 500 | mA | |
反向电压 | UF | 5 | V | |
热阻 | RTHJA | 10 | K/W | |
结温 | TJ | 120 | °C | |
工作温度 | TCASE | -40 | +100 | °C |
存储温度 | TSTG | -40 | +100 | °C |
引线焊接温度 (tmax.5s) | TSLD | +250 | °C |
*接近或超过这些参数的操作可能会损坏设备
**占空比=1%，脉冲宽度=10μs
550nm高功率LED电子光学特性（TCASE = 25°C）：
参数 | 符号 | 条件 | 最小值 | 典型值 | 值 | 单位 |
峰值波长 | λP | IF=1 A | 540 | 560 | nm | |
半宽 | λΔ | IF=1 A | 35 | nm | ||
正向电压 | VF | IF=1 A | 2.7 | 3.4 | V | |
VFP | IFP=2 A* | 2.9 | ||||
总辐射功率 | PO | IF=1 A | 70 | 100 | mW | |
IF=2 A* | 140 | |||||
辐射强度 | IE | IF=1 A | 33（160）* | mW/sr | ||
IF=2 A* | 46（220） | |||||
视角 | 2θ1/2 | IF=100 Ma | 130（20） | deg. | ||
上升时间 | tr | IF=1 A | 100 | ns | ||
下降时间 | tf | IF=1 A | 30 | ns |
*占空比=1%，脉冲宽度=10μs
*（）里为高功率绿色LED的SMB1N-550H-02参数
550nm高功率绿光LED的外形尺寸：
红外高功率Roithner LED典型性能曲线：
