| 品牌：Tydex | 是否进口：否 | 产地：俄罗斯 |
| 加工定制：是 | 型号：THz衍射镜片 | 外形尺寸：可达55mmmm |
| 规格：THzFresnel透镜THzbeamdivider | 主要下游平台：独立站 | 主要销售地区：东北亚 |
| 有可授权的自有品牌：是 | 产品特性：光学元件 | 材质：HRFZ-SI,TPX |
| 适用范围：60μm~255μm | 装箱数：1 |
TYDEX品牌
THz衍射镜片 THz衍射光学元件 太赫兹衍射元件
THz光束处理在应用中是非常重要的，现今的处理方法主要通过抛物面镜和折射光学元件来实现。
而衍射光学法开辟出新的光束处理方法，能实现THz光束的空间转换。为 满足THz范围内的衍射光学法要求，TYDEX研究出以下衍射光学元件（DOE）。
维尔克斯光电***代理TYDEX公司各类太赫兹光学元件，***的光学知识背景和多年的设备调试经验，满足您研究方案需求的同时，准时效率的交付，并***售后服务，如产品的故障排除，设备调试安装。
为了满足THZ波段的衍射需求，我们提供下列衍射光学元件（DOE）：
- THz Fresnel透镜
- THz光束分配器
主要参数:
参数 | DOE类型 | |
THz Fresnel 透镜 | THz beam divider | |
材料 | HRFZ-Si | HRFZ-Si |
可达外型尺寸, mm | 55 | 55 |
可达光学尺寸, mm | 50 | 50 |
厚度, mm | 1 | 1 |
工作波长范围, m | 60-250 | 60-250 |
衍射效率*, % | 40 | 80 |
膜层 | 两面高透 | 两面高透 |
*衍射效率是某个衍射级的衍射光和入射光的比例。我们的衍射元件可达到96%的衍射效率。

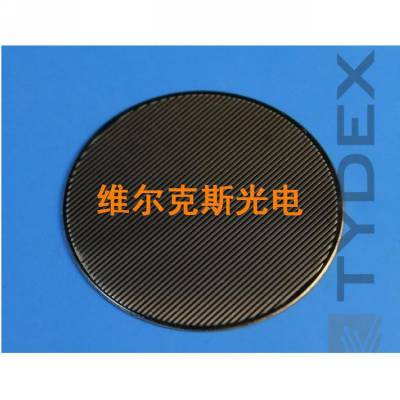

THz Fresnel透镜
Fresnel透镜是***简单的衍射元件，用以聚焦单设THz波。该透镜不像其他衍射透镜一样会产生球差。
衍射透镜有两个焦距：一个主焦距，一个次焦距。主焦距I1/I的衍射效率是40%，次焦距I2/I的衍射效率<3.6%,这个已经在实验中得到了证明。用自由电子激光器作光源，矩阵探测器来探测的实验已经证明了这一点。
生产焦距从100mm甚至***的透镜是有可能的，焦距的公差是5%。
我们可以用公式X=1.22*λ*F/D来计算Airy disk的尺寸，这里λ是波长，F是焦距，D是光学直径。
THz光束分配器/THz分束器
光束分配器可以把入射波改变成特定功率空间分布的几个电磁波。（+1和-1级）衍射效率为40(+/-2)%，其他的<5%.衍射角可以从20度到80度。
