输出光斑可调的DOE实际上是在DOE表面设立不同的衍射功能区（子孔径），每个DOE分区通过表面结构的设计都能独立产生特定的衍射图案。这样在使用具有多个子孔径的DOE时，就可以通过改变光束与DOE之间的位置、光束直径的大小或者改变光束相对于DOE中心的位置，实现不同的衍射图案输出，例如不同衍射图案的独立输出、衍射图案组合、组合图案的相对强弱转化或衍射图案的大小变化。

这种衍射调制的方法也称为功能可调的光束整形方法，能够在很大的自由度范围内调制输出图案或图案的组合。输出光斑可调的DOE又称为功能可调的衍射光学元件，多功能DOE，多合一DOE。

功能可调的DOE概念

利用子孔径（分区）方法可以实现形状可调。在这种成形方法中，光学元件的有效孔径被划分为离散的或连续变化的区域，每个区域都有自己的光学功能。入射到该元件的激光束被子孔径分割为子光束，每个子光束都受到其单独修正的影响，***终产生不同的效果。子孔径可以具有相等或不同的面积，并且具有不同的形状，例如角段、条纹或正方形。在有效孔径内移动激光束会改变入射到每个子孔径上的能量。此效果用于整体光学功能调整。具有子孔径的光学元件的一些基本结构如图2所示。

对于图3所示的DOE，子孔径具有两种不同的功能，可以将光束整形为带有周围环的中心点。这种强度形状用于各种组件的切割和焊接，并且已知可以提供改进的工艺结果，根据具体应用调整中心点与环的比率。同样的柔性整形也可以通过将x-y平移支架和子孔径DOE光束整形器集成到激光头中来实现。在DOE的有效孔径内调整位置可以控制子孔径之间的比率，从而控制形状。

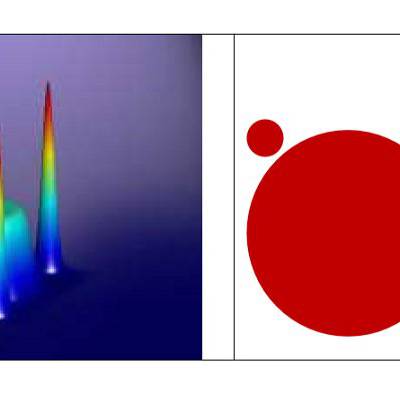

图4所示的DOE是被***使用的三点光斑整形器原理，即使用三个耦合的光纤激光源实现了两个条纹光束和一个主光束。 在基于DOE的模拟方法中，有效孔径由三个子孔径组成。 具有棱镜功能的两个小孔径使两个条纹光束偏转，一个具有光束整形功能的大中心子孔径使主光斑偏转。在DOE的有效孔径内调整位置可以控制子孔径之间的比率，从而控制形状。

另一个有趣的可调成形解决方案是使用如图5所示的两个或多个有效孔径的径向扩展区域。

如图6所示，可使用手动或电动扩束器/可变轴锥望远镜调整光束相对于孔径的位置，进而调整DOE径向子孔径上的能量大小。如果使用普通扩束器，该方法可用于中心孔径始终具有一定功率的形状（静态形状和多点）。如果使用轴锥望远镜，则可以通过增大和减小环直径（即改变轴角距离）来完全切换形状。
