| 品牌：Asphericon | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 型号：AspheriColl | 外形尺寸：1mmmm |
| 规格：1 | 产品特性：光束整形 | 材质：熔融石英 |
| 适用范围：1 | 装箱数：1 |

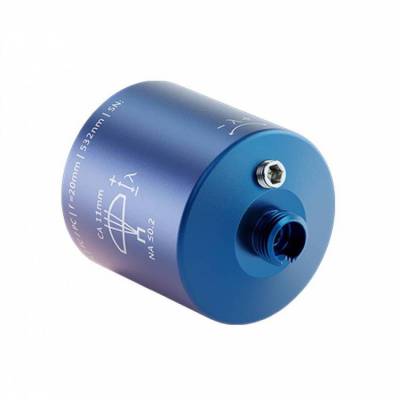

AspheriColl 可调光纤准直器是一种光纤准直耦合器，用于对FC/PC贴片光纤进行***的光导。当与FC/PC贴片光纤一起使用时，AspheriColl可调光纤准直器受衍射限制（Strehl > 0.95），也适用于APC光纤。可调光纤输出准直镜可以与多种Asphericon GmbH生产的BeamTuning元件搭配使用。***也称这种光纤准直耦合器也叫做光纤准直器、光纤准直镜、光纤耦合器、可调光纤准直耦合器、Asphericon光纤准直器、光纤输出准直镜、可调光纤准直器、可调光纤输出准直镜、可调光纤准直器等等。
当可调光纤准直耦合器与扩束器结合使用时，可以生成所需的光束直径，同时将NA高达0.275的光纤光束保持在衍射极限的波前范围内。波长范围350 nm-1600 nm，匹配性好。由于光束直径较大，因此无需额外扩展系统，从而缩短系统总长度，便于集成。
支持使用SW2内六角扳手设置调整单元，且与市场上的其他准直器相比，可调光纤准直器不会造成任何截断效应，且具有高损伤阈值。***典型的可调光纤耦合器的结构如下图：
如下图，AspheriColl可调光纤输出准直镜在632 nm时的测得波前效果。
市售光纤耦合器类型一般存在截断效应，又叫做吉布斯效应。指的是将具有不连续点的周期函数(如矩形脉冲)进行傅立叶级数展开后，选取有限项进行合成。当选取的项数越多，在所合成的波形中出现的峰起越靠近原信号的不连续点。当选取的项数很大时，该峰起值趋于一个常数，大约等于总跳变值的9%。截断效应的Zemax仿真结果如右下图，会比正常情况下（左下图）光束的边缘产生了由衍射效应带来的环状特征，这就带来了光信号的失真。
左下图表示，对于AspheriColl，作为MFD函数的准直输出光束直径。由于并无其他市售光纤耦合器类型存在的截断效应，较大的输出光束直径更有利。右下图表示可调光纤准直耦合器可准直NA达0.275的单模光纤的输出。
Asphericon可调光纤准直器规格尺寸如下：
