价 格
订货量
￥1200.00
1 - 9
￥1000.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：维尔克斯光电 | 是否进口：否 | 产地：国产 |
| 加工定制：否 | 型号：多线、网格、散斑结构光镜片 | 外形尺寸：5mm×6mmmm |
| 规格：多线、网格、散斑结构光 | 材质：玻璃材质 | 适用范围：衍射匀化片 |
| 装箱数：1 |
多线、网格、随机散斑，结构光镜片，玻璃材质，衍射匀化片

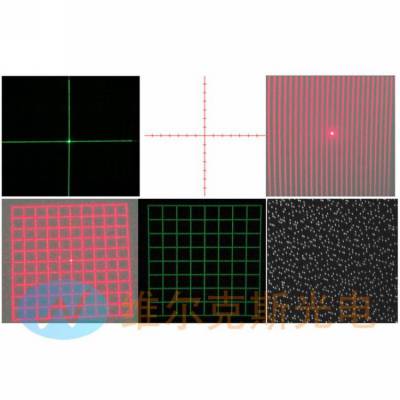

随着各个行业对结构光需求的不断增长，我司迎合市场需求，自主开发了二三十种标准品的玻璃材质结构光镜片和衍射匀化片。结构光镜片特点是相对便宜、交期短。结构光的图案包括单线、多线、网格、十字线、对准框和随机散斑结构光，还包括键盘图案和一些定制的图案。它们的波长包括绿光532nm、红光650nm、808nm和830nm，镜片的尺寸一般为3×3 mm、4×4 mm 、5×6 mm等各种尺寸，可达52×52 mm 。
玻璃结构光镜片命名规则：
GLI — XXX — XX
GLI：国产直线结构光 XXX:激光波长 XX：角度，单位deg
GCR：十字线结构光
GSG：网格结构光
GRA：随机点阵结构光
GDZK：对准框结构光
单线、多线、网格、随机散斑结构光：
举例：型号G3LI-650-67×17，表示3线结构光，波长650nm，角度67°×17°
型号 | 描述 | 波长 | 器件尺寸 |
GLI-650-60 | 单线 | 650 nm | 5×6 mm |
GLI-650-90 | 单线 | 650 nm | 5×6 mm |
GLI-650-100 | 单线 | 905 nm | 5.2×3.2 mm |
G3LI-650-67-17 | 3线 | 650 nm | 6.1×6.1 mm |
G7LI-808-33-33 | 7线 | 808 nm | 5×6 mm |
G25LI-808-33-33 | 25线 | 808 nm | 6.5×6.5 mm |
GCR-650-60 | 十字线 | 650 nm | 3×3 mm |
GCR-650-70 | 十字线 | 650 nm | 3×3 mm |
GCR-525-75 | 十字线 | 525 nm | 4×4 mm |
GSG-532-8-8 | 8×8网格 | 532 nm | 30×30 mm |
GSG-532-8-36 | 8×8网格 | 532 nm | 4×10 mm |
GSG-650-10-2.86 | 10×10网格 | 650 nm | 52×52mm |
GRA-830-63-51 | 随机点阵 | 830 nm | 4×5mm |
GRA-830-40-40 | 随机点阵 | 830 nm | 6×6mm |
对准框（DZK），定位框：
型号GDZK-650-30-19，表示对准框结构光，波长650nm，角度30°×19°
型号 | 描述 | 波长 | 器件尺寸 |
GDZK-532/650-21 | 对准框 | 532/650 nm | 3.8×3.8 mm |
GDZK-650-30-19 | 对准框 | 650 nm | 3.8×3.8 mm |
GDZK-650-30-21 | 对准框 | 650 nm | 5.5×5.4 mm |
GDZK-650-40-31 | 对准框 | 650 nm | 4×4 mm |
GDZK-650-42-24 | 对准框 | 650 nm | |
GDZK-650-53-39 | 对准框 | 650 nm | 3×3 mm |
GDZK-650-70-50 | 对准框 | 650 nm | 4.5×4.5 mm |
GDZX-650-10 | 对准线 | 650 nm | 5×5 mm |
GDZX-650-15 | 对准线 | 650 nm | 4.5×4.5 mm |
键盘等人机交互（JP）型号：
型号 | 描述 | 波长 |
GJP-650-N1 | 键盘 | 650 nm |
GJP-650-F | 键盘 | 650 nm |
GJP-650-I | 键盘 | 650 nm |
GJP-532-SB | 键盘 | 532 nm |
GJP-532-WY | 532 nm | |
GJP-532-DT | 532 nm |
定制图案型号：
型号 | 描述 | 波长 | 器件尺寸 |
GDZ-532-DT | 人眼 | 532 nm | |
GDZ-532-4-5 | 猫头鹰 | 532 nm | |
GDZ-532-4-6 | 人头像 | 532 nm | |
GDZ-650-40-40 | 定制图案 | 650 nm | 5.16×5.16 mm |
六合一 | 定制图案 | ||
美国 | 定制图案 | ||
动画图（24） | 定制图案 |
衍射匀化镜 产生均化光斑（方形、矩形、圆形）型号：
衍射匀化镜型号 | 波长 | 器件尺寸 |
高斯整平顶C-808-41×41 | 808 nm | 5.9×8.1 mm |
高斯整平顶C-980-20×20 | 980 nm | 48×48 mm |
矩形光斑S-905-70×40 | 905 nm | 8.2×8.2 mm |
矩形光斑S-905-120×20 | 905 nm | 6.275×6.275 mm |
矩形光斑S-940-110×85 | 940 nm | 6.15×6.15 mm |
