波长范围450~10000nm，孔径6.4~20mm，高平行度中空回射器

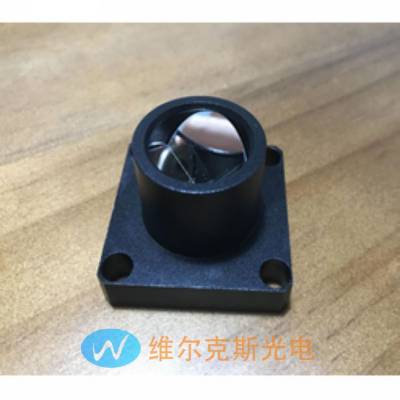

宽带中空回射器（Broadband Hollow Retroreflectors），其特点是具有450~10000nm宽广的光谱响应范围。中空回射器通常由3个镀银/金膜的反射镜组合而成，采用空心结构，重量轻且具有一定的抗震能力。其能够把各种角度的入射光沿着入射的方向以***的精度反射回去，***在于它的光路在空气中，相比于实心的玻璃棱镜，不会引起材料吸收或色差等问题，反射光精度更高。回射器也称为角隅镜。

我们提供的宽带中空回射器可覆盖450~10000nm宽广的波长范围，表面质量达60/40，孔径尺寸6.4~63.5mm，基底为K9材质。通过实际测试，海纳光学的中空回射器能够达到1角秒的的平行度。

我们的宽带中空回射器具很高的稳定性，其核心结构为三个组装成角隅的前表面反射平面镜，我们特别采用了无应力安装技术，这种工艺和结构可使反射光束与入射光束***平行，而与入射角无关，因此也称为无需对准的 180 度反射。

海纳光学回射器的特点：

-宽波长范围，镀金膜650-16000nm，镀银膜450-10000nm

-避免了材料吸收，玻璃折射率或色差等误差问题

-便宜，***高

中空回射器的命名规则：

HSQ(回射器)口径（单位英寸）- 平行度（1秒，2秒或5秒）镀膜（L为保护金，S为保护银）

例如HSQ2.5-2L，表示口径2.5英寸的中空回射器，平行度2角秒，镀金膜；

宽带中空回射器参数：

注：表格中的“秒”都对应“角秒”

中空回射器对比测试：

测试原理：

测试的目的是为了测试角锥棱镜出射光线与入射光线的平行度。如果角锥棱镜的三个反射面严格相互垂直，则出射光线与入射光线严格平行。实际加工中受工艺和加工精度的影响，出射光纤与入射光线会有一个很小的夹角，该实验利用延迟线调节光程，在距离角锥棱镜约4米的位置将光束成像到CMOS相机上，并记录延迟线不同位置下CMOS相机上光斑的图像。通过高斯拟合算法对光斑进行拟合，得到其沿X和Y方向的位置坐标，和光斑直径大小。

根据公式，

其中为角锥棱镜的精度，单位角秒，代表光程变化量，D为光斑中心在相机上的偏移距离，

通过移动延迟线改变光程L，记录并拟合得到光斑中心偏移距离D，就可以得到角锥棱镜的精度。

如图所示，将角锥棱镜安装在延迟线上，调节反射镜M1和M2，使入射光线的方向与延迟线运动方向平行，出射光线经过M3-M8反射镜后通过透镜成像到CMOS相机上。

测试结果：

1.测试角锥棱镜型号：HSQ1-2S，生产商：海纳光学

X方向偏移标准差为10.8 pixel，Y方向偏移标准差为9.7 pixel，CMOS相机像元尺寸为2.2mm×2.2mm，因此可得到偏移距离的标准差为（23.8mm，21.4mm）。

2.测试角锥棱镜型号：UBBR2.5-1S，生产商：Newport

X方向偏移标准差为15.2 pixel，Y方向偏移标准差为4.7 pixel，CMOS相机像元尺寸为2.2mm×2.2mm，因此可得到偏移距离的标准差为（33.2mm，10.4mm）。

测试结果：

从上述结果可以看出，海纳光学标注精度为1.7”的HSQ1-2S在X方向上的偏移小于标注精度为1”的UBBR2.5-1S，但是在X方向上相比略大于。实验中由于不能排除延迟线移动过程中的偏移，因此只能在相同调节下比较两个角锥棱镜的性能，不能直接用于计算偏移角。
