随着科技的进步，人类不断发明出各种集成度高、功能复杂的系统。在这个过程中，元件小型化、功能多样化、模组集成化是重要的发展趋势。微光学元件（微透镜）是光学小型化、集成化的一种代表性器件。微透镜是基于计算机辅助设计和微米级加工技术制成的平面浮雕型元件，微光学技术相对于传统的光学冷加工具有明显的***。微透镜依然是基于传统的何光学/折射光学的原理，相对于传统光学元件实现了更小、更轻、和集成度更高的设计，而且微透镜阵列易复制、造价低、可任意波面变换。从而使光学工程与技术迈上新的台阶。

经过多年的努力，维尔克斯光电已经掌握了多种微光学元件和衍射元件的设计理论及方法，开发出多款***的微光学光学设计软件。我们在掩膜板、刻蚀、微光学元件的面型工艺上也积累了非常丰富的经验，目前能够制备2台阶、4台阶、8台阶、16台阶和32台阶的微光学结构。一次加工的面积可达到150mm(6英寸)，***小可切割出1mm或2mm的小镜片，用于满足不同的需求。经过多年的沉淀，我们先已经拥有数百种标准的微透镜规格。

维尔克斯光电出产的微透镜加工精度高、工艺成熟，产品品质***。我们拥有强大的定制能力，能够定制各种微透镜阵列和衍射光学元件。通过标准化的设计、加工流程，通常只要一个月时间就可以让用户获得效果满意的定制产品，获得了客户的***好评。

微光学元件的主要参数：

顾名思义，微透镜阵列就是有许多微小的透镜按一定规律排列而成的阵列。主要有如下参数：

1.微透镜的形状，柱透镜、球面镜、非球面透镜、非柱面透镜、像散透镜

2. 微透镜的周期（子单元口径）、焦距、刻蚀深度（高度）、曲率半径

3. 微透镜的排布：正方形阵列、六边形排布、啁啾排布，随机排布等各种排布

4. 整个镜片的尺寸、厚度

5. 材料：玻璃、石英、锗、硒化锌（ZnSe）、硅、K9、氟化钙

6. 面形：对于衍射元件，一般有连续面型和非连续面形（台阶型）两种结构，连续面型可实现消除色差，适用于宽波段系统成像、螺旋相位片等应用

微光学元件的加工能力

维尔克斯光电在微透镜和衍射元件方面具有很强的加工能力，不仅能够加工2~32台阶的台阶型微透镜，也能加工各种连续面型的微透镜。微透镜的材料一般选择玻璃、石英、锗、硒化锌（ZnSe）、硅、K9、氟化钙或PMMA等塑料材料。

微透镜的波段范围覆盖190nm~10600nm的范围，匹配各种常用激光器的波长。每个微小透镜/子单元的尺寸***小可以做到1um，通常在1~5000um，形状可以为圆形、正方形、长方形、六边形或其它用户***的形状。我们可以通过套刻刻蚀的工艺完成多台阶结构的制作，目前2台阶、4台阶、8台阶、16台阶和32台阶的工艺都已经非常成熟，衍射效率可以做到95%。对于连续面型结构，我们可以做到数值孔径：0.01~0.5，面形误差：<2%。

微透镜阵列的应用领域

微透镜由于顺应了小型化、集成化的趋势，而且具有设计自由度大的特点。目前，微透镜和衍射元件已经能够实现激光匀化、分束和光束聚焦、成像、准直等功能，在多个领域的应用都展现出了明显***。

1）高灵敏度成像，也称为CCD列阵光聚能，就是把光线聚焦到CCD阵列的有效探测面积上，***的提高成像灵敏度；对于红外线同样适用，也可称为红外焦平面探测

2）光纤通讯、光通信、光纤耦合，对激光进行准直和聚焦，通过***的光学设计耦合到光纤中，这个应用也是我们目前研发的***，希望能够国内有实力的光通信企业一起合作

3）激光美容设备，比如激光去斑、激光脱毛等，主要用到微透镜的匀化和分束功能

4）激光探测，3D体感，AR，VR，

5）激光显示，三维显示，光场相机

6）波前传感，数字无掩膜光刻系统，其它各种科研应用

微透镜阵列的标准规格：

通过帮助客户开发各种微光学元件和衍射元件，我们已经形成了标准化、系列化的微透镜产品，目前有上百种标准规格。同时，我们也在不断提升自身的加工和设计能力，始终快速响应客户的各种定制需求。

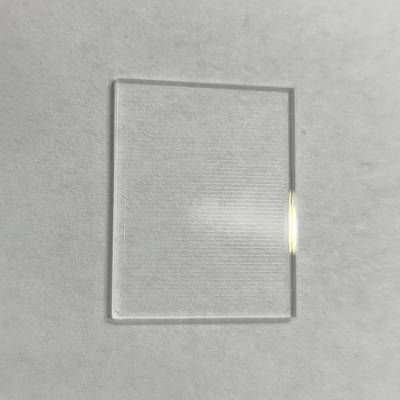

方形透镜阵列 正方形排列：

六边形排列：

方形排列：

六边形排列：

我们还可以提供柱透镜列阵、四边形微透镜列阵、六边形微透镜列阵、任意排布任意面形微透镜列阵。

光纤通讯微透镜、微透镜在光纤通信中的应用

电信用微透镜阵列，光纤耦合用微透镜阵列，

光纤通讯技术是互联网的基础，是构建现代人类明文的重要基石。由于光纤通信***、高度稳定性的要求，所用的元件必须满足在各种温湿度环境下的适用性要求，光纤通讯行业对各类元件的评估非常严苛。对于光纤耦合元件，目前基本都***玻璃材质以***稳定性和耐久性，用微透镜的方法加工。

光纤耦合透镜长期被少数国外公司垄断，例如JapanCell，Power Photonic，SUSS，Axetris都凭借着自己的技术***，赚取高额的利润。维尔克斯光电经过多年的攻坚，在原来全套微光学加工工艺的基础上，自主研发并掌握了玻璃模压法。我们的玻璃模压法客服了传统微加工刻蚀的方法***昂贵的缺点，同时保留了加工精度高、一致性好的优点，为微光学元件大规模、***的生产打下了坚实基础。我们希望和国内的光通信企业一起合作，提供***、长寿命、***的光纤耦合透镜，为中国光通信事业的发展贡献力量。

维尔克斯光电采用环境及温度耐抗性方面优越的玻璃材料，以***模压技术生产达到光通讯标准的微型透镜阵列。经过优化的光纤耦合阵列能够***将光耦合进单模光纤阵列，可用于各类光通讯应用。例如

光纤耦合透镜，光纤耦合镜阵列

通讯用准直仪

WSS系统(波长选择开光)

通讯用连接器镜片

R/OADM系统

光互连

***光通讯

维尔克斯光电光纤耦合镜特点

小尺寸、结构紧凑

插入损耗低

高度均匀的曲率半径，二次曲面系数，间距

根据客户应用要求定制相应透镜阵列，满足Telcordia技术标准

优化透镜面型达到效果

低散射及串扰

激光准直微光学透镜，可用于半导体激光器的快慢轴准直，应用于光学传感及光通信领域中的光聚焦和激光器准直。

高耦合效率

大数值孔径

衍射极限

依从Telcordia技术标准

维尔克斯光电还提供：

大尺寸、大数量的位透镜阵列

一维微透镜阵列、二位微透镜阵列

球面镜阵列，非球面镜阵列，象散镜阵列，柱面镜阵列，非柱面镜阵列
