维尔克斯光电***代理DataRay公司的WinCamD系列激光光束分析仪器能够对激光光束的光斑大小，形状和能量分布等参数进行***的测试和分析；同时连接电脑对分析的结果提供二维或三维的显示，并对分析的结果进行打印输出。

美国DataRay公司的光斑分析仪具有多个型号，适合各种各样的激光光束，使用户获得激光品质的量化结果。DataRay激光光斑分析仪的探测器有三种类型，分别是CCD探测器、CMOS探测器和Si microbolometer探测器，探测器的尺寸从1/2~1英寸不等，像素尺寸从3.2μm~15μm不等，测量的分辨率达到2048×2048，能够满足各种***测试的需求。DataRay测量激光光斑的波长范围覆盖190~1605nm，8~14微米和3~20THz等波段，能够满足大部分激光测量、红外和太赫兹测量的需求。

从大类上来讲，DataRay的激光测量仪器可分为：相机式光束质量分析仪（CCD式）Beam Profiling Cameras和狭缝扫描式光束质量分析仪Slit Scan Beam Profilers。Dataray公司激光光束分析仪的种类如下

BladeCam-HR, BladeCam-XHR–1/2" CMOS System (BC-HR, BC-XHR)紧凑型光束分析仪

WinCamD-UHR, WinCamD-XHR –1/2" CMOS System, CMOS光束分析仪

WinCamD-UCD12,UCD15,UCD23 –1/2" CCD System, CCD光束分析仪

WinCamD-LCM4 –1" CMOS System, USB 3.0,大面积高分辨率CMOS光束分析仪

WinCamD-FIR8-14-HR –8 to 14 m System，8~14μm红外光束分析仪

WinCamD-THz –1" CMOS System, USB 3.0，3~20THz太赫兹光束分析仪/THz相机

TaperCamD20-15-UCD23 –2/3" CCD + FO Taper System,大面积光束分析仪，有效测量面积高达20×15mm

Large Beam Profiling System - 250 mm, 测量面积300mm

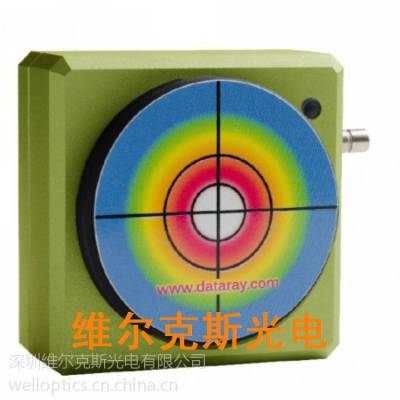

WinCamD-UCD系列激光光束分析仪

Dataray的WinCamD-UCD系列激光光束分析仪共有3个型号，分别是WCD-UCD12，WCD-UCD15和WCD-UCD23。三者的主要区别是相机的有效尺寸不同，WCD-UCD12表示相机为1/2英寸，对应6.3×4.8mm的有效探测器面积；WCD-UCD12表示相机为1/1.8英寸，对应7.4×5.1mm的探测器面积；WinCamD-UCD23的相机尺寸为2/3英寸，对应8.8×6.6mm的探测器面积。

WinCamD-UCD系列激光光束分析仪的特点：

l波长范围：190-1605 nm* (请注意不是一个探头可以覆盖这么宽的波段，Dataray提供4个不同探头，合起来测量范围可以覆盖190-1605 nm，每个探头测量范围如下)

普通探头：Standard camera: 355 to 1150 nm

1350nm探头：1350 nm capable: 355 to 1350 nm

红外探头：NIR capable: 1480 to 1605 nm

紫外探头：UV capable: 190 to 1150 nm

l采用Dataray公司开发的HyperCalTM软件，拥有动态噪声和基线更正功能

lCTE校正，对λ > 900 nm的波长有CTE慧尾校正

lUSB2.0串口供电式，电缆可达3 m

l14-bit ADC (12~16 bit 对于不同型号)，4 M的图像缓存，自带微处理器

l测量光束质量M2，任意一款WinCamD系列激光光束分析仪配上Dataray的M2DU电动平台就可以测量激光的M2

WinCamD系列激光光束分析仪的应用领域

l各类连续&脉冲激光器分析

l激光或基于激光的系统的维护

l光学组装和仪器准直

l光束漂移&记录

lM2值的测量（需配合M2DU位移台）

l激光器的研究和开发，质量控制

lOEM集成

WinCamD-LCM4一英寸CMOS激光光束分析仪

WinCamD-LCM4 –1" CMOS System, USB 3.0 (WCD-LCM4)

美国Dataray公司的1’’CMOS 光束分析照相机WCD-LCM4，可以测量190-1605nm的激光，有效面积11.3×11.3 mm（1英寸），4.2 MP，5.5×5.5μm像素点，附带***速USB3.0接口。WinCamD-LCM4还拥有光和电双触发的快门，刷新率可达60Hz，新的高分辨CMOS探测器意味着无拽尾，快门和触发选项使脉冲捕获简单化。其是连续和脉冲激光光束分析的理想工具。DataRay在发货时统一提供以用户为中心的软件，软件可免费更新，无需附加费用。

Dataray公司之前还推出过WinCamD-LCM1和WinCamD-LCM2，分别对应1M像素和2M像素的相机，目前已经统一升级为四百万像素的WinCamD-LCM4。

WinCamD-LCM4激光光束分析仪的主要参数

l波长范围：190-1605 nm* (请注意不是一个探头可以覆盖这么宽的波段，Dataray提供4个不同探头，合起来测量范围可以覆盖190-1605 nm，每个探头测量范围如下)

普通探头：Standard camera: 355 to 1150 nm

1350nm探头：1350 nm capable: 355 to 1350 nm

红外探头：NIR capable: 1480 to 1605 nm

紫外探头：UV capable: 190 to 1150 nm

l***小像素5.5×5.5μm*

l***小光束：55 μm**

l成像面积：11.3×11.3 mm*

l12.5 FPS @ 2048 x 2048 50 FPS @ 512 x 512

l通讯端口USB3.0/2.0，无电源模块

l12位ADC

l多相机的独立脉冲触发和并行捕获

l可替换的图像传感器

l采用无窗传感器标准至无边缘衍射效应

WinCamD UHR/XHR 激光光束分析仪CMOS探测器

WinCamD-UHR –1/2" CMOS System, WCD-UHR

WinCamD-XHR –1/2" CMOS System, WCD-XHR

美国Dataray公司CMOS激光激光光束分析仪的代表型号是WCD-UHR和WCD-XHR，两者探测器的有效面积均为1/2英寸，约6.6×5mm。但像素有所不同，UHR是1.3M像素，XHR是3.1M像素，两种型号都只能量连续激光的能量分布。

红外激光光束分析仪WinCamD-FIR8-14-HR (WCD-FIR8-14-HR)

WinCamD-FIR8-14-HR –8 to 14 m System

WinCamD-FIR8-14-HR红外激光光束分析仪/红外相机的光谱采用Si microbolometer探测器，能够覆盖8~14μm的波长范围，是Dataray针对红外激光光斑测量的一款产品。

特点：

lWinCamD-FIR8-14-HR：像素点大小17 μm, 640 x 480像素

l波长范围：8 - 14 μm

lUSB2.0串口供电式，电缆可达3 m

l14-bit ADC，4 M的图像缓存，自带微处理器

l测量脉冲光或连续激光时无需斩波器

l室温测量，无需冷却

应用：

l近红外/远红外/二氧化碳激光光束分析成像

l二氧化碳激光器现场维修

l光学仪器装配或调试

l光束激光漂移测量和记录

详细参数请联系维尔克斯光电技术人员。

WinCamD-THz 太赫兹激光光束分析仪/太赫兹相机

WinCamD-THz –1" CMOS System, USB 3.0 (WCD-THz)

基于强大的激光光斑分析技术，美国Dataray还推出了太赫兹光斑分析仪，用于测量太赫兹波段的光斑能量分布。

WinCamD-THz分析仪的光谱响应范围是3~20THz，即15~100μm，同时其还可以探测350~1150nm波段的光。探测器有效面积11.3×11.3mm，4M像素，2048×2048，单个像素尺寸5.5μm。除了测量太赫兹波的能量分布紫外，Dataray的的太赫兹激光光束分析仪/太赫兹相机还可以测量非线性光谱现象、医学检测、不透明物安全检查和太赫兹激光分析。
