滤光片的选型其实并不复杂，因为目前商用滤光片已经发展得非常成熟，针对常用的染料，各个厂家都已经优化出了***的滤光片。对于大部分应用来说，染料的类型和应用确定之后很容易就能找到对应的滤光片套装，甚至连显微镜***的盒子都配好了。但对于一些***应用，这需要定制滤光片，定制之前对滤光片的原理、命名规则和定制注意事项有所了解，这样才能得到***满足用户要求的产品。

滤光片的选型

选择合适的滤光片是广大科研人员在项目过程中需要考虑的问题。滤光片选型的一般原则是在成像端尽可能让荧光/发射光透过，同时完全阻挡激发光，获得的信噪比。尤其是对于多光子激发和全内反射显微镜的应用，微弱的噪声也会对成像效果造成很大的干扰，因此对信噪比的要求更高。

通常判断滤光片的参数一般会看透射率光谱，但往往荧光相对于激发光的强度非常弱，因此选择滤光片更需要参考阻挡深度光谱图——OD值，OD值更能直观地反映滤光片对光的阻挡特性。

在选择激发滤光片和发射滤光片时，两者的阻挡深度光谱交点（OD交点）是重要的判断标准，一般要求宽场光源激发时交点OD值大于5，激光激发时大于OD6，以实现较好的荧光信噪比。有时激发和发射滤光片（EX和EM滤光片）的透射光谱组合看起来很***，但转换成OD值之后却发现光谱交点仅为OD1，不符合荧光成像的基本要求。因此，一般会建议激发和发射滤光片的透射光谱有一定的距离，比如10nm。

滤光片选型前需要确认的问题：

1. 使用哪种荧光染料？

2. 如果不是常用的荧光染料，它的激发和发射波长是？

3. 显微镜的型号和具体用途

4. 激发和发射滤光片的尺寸，外圈的大小

5. 滤光片是否需要达到成像质量（这点对于吸收型发射滤光片特别重要）

6. 滤光片的安装厚度厚度。

7. 探测器类型是什么？PMT,CCD还是薄膜

8. 二向色镜有没有特定的反射或透射要求

9. 是否为多个不同的光谱设计二向色镜，没有二向色镜可以反射截止波长下的所有光，透射截止波长之上的所有光

10. 用户目前使用的滤光片型号是什么？这点对只买二向色镜的情况非常重要

这些问题都确认之后，按照波长从短到长的顺序和目前滤光片的标准品进行逐一对比，就能很快找到合适的型号。

定制滤光片的注意事项：

如果标准滤光片不能满足要求，则需要定制滤光片/滤波片，海纳光学为您提供各种滤光片的定制服务。

首先，需要考虑入射角AOI和圆锥角Cone Angle这两个量。入射角是光线总的入射角度，比如二向色镜一般为45°，圆锥角是由于聚焦或发散，边缘光线和中心光线的夹角，有时也用半锥角来表示。入射角和圆锥角的改变对滤光片的光谱曲线有非常大的影响，入射角增大可能会使滤光片曲线蓝移，而圆锥角可能会使二向色镜的透过区减小。

其次，需要考虑光的偏振，根据菲涅尔偏振公式，光在两种物质界面传播时，反射率和透射率和光的偏振状态有关，因此用户在定制时必须***光的偏振，以******后滤光片达到要求。

Chroma滤光片的命名规则

Chroma滤光片的遵循一定的规则和逻辑。

Chroma滤光片命名案例：

激发滤光片(ET480/40x)—ET表示滤光片的系列，480为中心波长，40为带宽(-/+20)，x表示激发片。

二向色镜(T495lpxr)—T表示二向色镜的系列，495表示50% cut-on对应的波长。

发射滤光片(ET535/50m)—ET表示滤光片的系列，535为中心波长，50为带宽(-/+25)，m表示发射片。

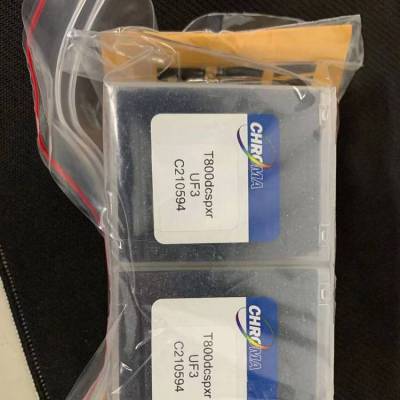

T—磁控溅射镀膜二向色镜，非激光应用，通常45度角入射。

ET—磁控溅射镀膜激发片或发射片，通常0度角入射。

ZT—磁控溅射镀膜二向色镜，激光应用，通常45度角入射。

ZET—磁控溅射镀膜激发片，激光应用，通常0度角入射。

TRF—表示TIRF。

RET—拉曼***激发片或发射片。

RT—拉曼***二向色镜。

pc—polychroic缩写，表示多波段的二向色镜。

xr/xt—extended reflection/extended transmission缩写。

xru—extended reflection including UV缩写。

lp/sp/bp—长通/短通/带通。

NF—陷波滤光片notch filter缩写。

DC—dichroic缩写。
