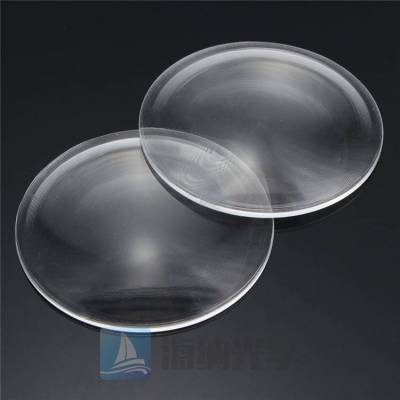

菲涅尔透镜/螺纹透镜，光伏电池、红外探测、幻灯机等领域的宠儿

菲涅尔透镜(Fresnel透镜)一侧是平面，另一侧用一系列同心槽代替了传统透镜的曲面，浇铸成一个薄且轻的塑料板面。每个环带都相当于一个独立的折射面，十字剖面像许多小棱镜，这些环带都能使入射光线会聚到一个共同的焦点。因为这些透镜非常薄，故由于吸收而损失的光能几乎很少。由于这奇特的螺纹设计，菲尼尔透镜可以镜广范围的入射光，聚集到一个焦点。菲涅尔螺纹透镜在效率和成像质量方面比较折中，高凹槽浓度就有高成像质量，然而低凹槽浓度却有好的效率（在聚光系统中有很好的应用）。在***共轭结构系统中，透镜侧面的凹槽会有较大变化每个凹槽之间的角度各不相同。

菲涅尔透镜(Fresnel透镜),简单的说就是在透镜的一侧有等距的齿纹.通过这些齿纹,可以达到对***光谱范围的光带通(反射或者折射)的作用.传统的打磨光学器材的带通光学滤镜造价昂贵。菲涅尔透镜可以***的降***。典型的例子就是PIR（被动红外线探测器）。PIR***的用在警报器上。如果你拿一个看看，你会发现在每个PIR上都有个塑料的小帽子。这就是菲涅尔镜。小帽子的内部都刻上了齿纹。这种菲涅尔镜可以将入射光的频率峰值限制到10微米左右（人体红外线辐射的峰值）。

就常见的尺寸和类型菲涅尔透镜，我司均有生产。如果没有相应规格的***库存，我司还提供***、高质、快捷的透镜定制服务。如有需要，相关负责人员。

菲涅尔的三大作用：

1.菲涅尔透镜的常见作用之一是平行光线的聚焦。***常见应用于人体红外检测相关和光伏电池中的太阳光聚焦。（平面入射，崎面输出）。由于其同心圆螺纹结构，每个螺纹对应的焦点相同，所以在大面积聚光领域一直有着出色发挥。

2.与聚光作用相对应，菲尼尔透镜也常用于光束的准直作用。只要将点光源放置在其焦点处，就可以得到客观的准之光输出。（平面入射，崎面输出）与大面积聚光正好相反，菲涅尔透镜也能很好地将入射的点光源出射成平行光。

3．另一个螺纹透镜的常见作用是用于放大倍率——放大镜或者投影透镜之类。但由于图像高度失真，所以通常并不建议。

菲涅尔主要特点：

-较于多数光学元件***低

-易于大面积加工

-厚度轻薄

-便于携带

宽带散射片主要应用：

-太阳能光伏电池聚光

-投影显示

-红外检测

-报警器

-匀光作用

-航海照明
