针对聚焦检测的相机式光斑分析仪

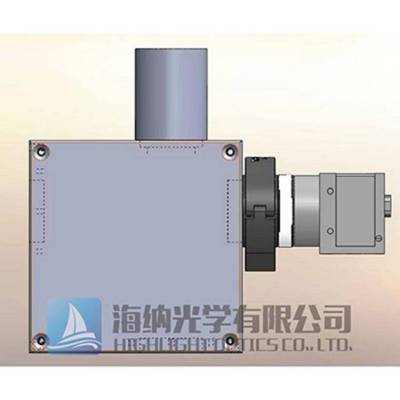

Focus Beam Profile是德国Degger-tools生产用于光斑检测设备，主要测量焦点光斑轮廓，尺寸和位置的聚焦光斑分析仪，可以实现对超短脉冲激光状态的实时监控，主要适用于三个波段：1030/1064nm，515/532nm，343/355nm，该设备的有效传感面积为6.656 mm x 5.325 mm，在配置对应的采样器或衰减片后，可以实现大功率的监控需求。

基于相机式原理的相机式光斑分析仪，仪器内部采用CMOS传感器实现探测，但是单纯的CMOS传感器无法承受焦点光斑的功率密度，因此Degger-tools在激光入口处进行特殊处理，入口前面设计光学成像以及衰减元件。因为超快激光的能量密度过高，必须对所有光学元件对单一波段进行反光涂层，用于实现焦点光斑的监控测试需求，因此仅可对三个波段实现测量。聚焦光斑分析仪在超快激光的***生产上有***的应用，是调试***DOE的***工具。

聚焦光束轮廓分析仪M测量方法：

聚焦光束监控M2因子一直是激光检测的难题，传统利用导轨检测的方案无法实现焦点测量，因此再检测时需要在瑞利长度内选取采样数据，***数据的准确性。

假设激光波长是1微米，激光聚焦后的瑞利长度就为1.26mm。按照***11146检测要求***少需要检测15个截面，如下图说示，方框里面五次检测，方框左右各五次检测。

当激光的聚焦面大致在Focus Beam Profile的入口处的时候，就可以测量当前截面的直径，通过上下移动振镜，就可以得到不同截面的激光分布和直径。一直上下移动就可以找到***小的直径，也就是聚焦平面了，我们定义为Z轴0。

找到聚焦平面后，以当前的激光为例子，需要测量Z轴-1.8mm到1.8mm，

-1.8到-1.2之间需要测量5个截面。

-1.2到1.2之间需要测量5个截面。

-1.2到1.8之间需要测量5个截面。

当然，也可以从-1.8到1.8每隔0.1mm测量一次。这样就可以得到所有截面的能量分布，激光直径。

测量的分布数据可以选择不同的图片格式保存下来，jpg，png，tiff，等等。原始数据csv也可以输出。

超短脉冲聚焦光束分析仪规格参数：

Degger相机式光斑分析仪订购型号及描述：

Focus Beam Profile
