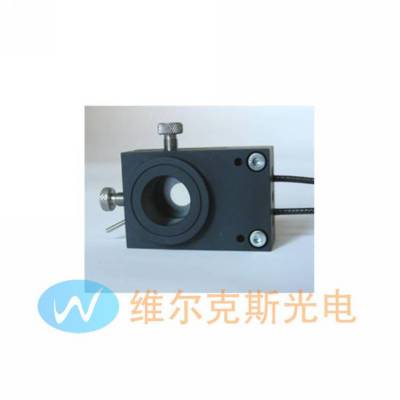

瑞士ARCoptix公司***提供液晶偏振旋转器，英文名称为Liquid Crystal twisted nematic polarization rotator ，因为英文简称中包含twisted nematic ，因此其简称为TN单元。偏振转换器也被称为液晶偏振方向旋转器（TN单元），可以实现线性偏振方向的旋转。这些TN单元可以将需要线性极化的方向旋转固定量，通常为45°或90°，当光穿过液晶偏振旋转器时，其极化分子的旋转变化如下图所示。在实际使用中，用户通常用来把偏振光的偏振方向旋转90度，实现垂直偏振和水平偏振的相互切换。

在光学系统中，通常使用石英延迟片（1/2波片或1/4波片）旋转，石英波片具备较高的质量以及在紫外光区间拥有良好的透射效率，然而这种石英延迟片也有不可避免的缺点：它们昂贵且功能***于窄光谱带宽，而且可接收入射角度小（视场小于2°）。Arcoptix生产的液晶偏振旋转器可以接受很大的角度，在可见光到近红外光谱范围内工作（如果它们拥有足够的厚度），并且较低。

可以通过在TN单元上施加电压，使极化旋转可被主动“关闭”。另外，在交叉偏振片之间放置一个90°扭转的单元时，它可以被用作快门使用。

液晶偏振旋转器驱动设备：

液晶偏振旋转器需要连接到交流（AC）电源，该电源会产生极性变化（在正偏压和负偏压之间振荡）的方波信号。要驱动偏振旋转器，基本上有两种选择：

（1） 使用具备两个独立电源输出的Arcoptix数字液晶驱动器，这些输出通过USB，由计算机控制并针对液晶设备驱动进行了优化（见下图）。它会产生一个1.6KHz的方波信号，其幅度在0V至9V之间变化，输出精度为1mV的高度稳定的信号。可根据需要利用外部触发，用于关闭和接通TN单元。

（2） 使用标准的带有方波信号的人工发电机，应该在0.1-1KHz左右，振幅应在0-5V之间变化（几乎没有电流）

液晶偏振旋转器的主要应用：

-适用于宽波长范围的1/2波片

-可由电压控制的旋转效应

-放置于两个交叉偏振片之间作为光学快门

-与飞秒激光器相似的脉冲激光兼容

偏振旋转器选择：

偏振方向旋转器的主要参数：
