| 品牌：美国DataRay | 是否进口：否 | 产地：美国 |
| 加工定制：否 | 型号：WinCamD-THz | 测量范围：11.3*11.3mm感光区域 |
| 测量精度：5.5um像素 | 外形尺寸：分辨率2048*2048mmmm | 用途：太赫兹激光轮廓/对准 |
| 标准装箱数：1pcspcs | 长度：106mmmm | 工作温度：0°,C°C |
| 视野：0m@100mm@100m | 物镜直径：1mmmm | 序列号：WinCamD-THz |
| 重量：0.01KgKg | 像素尺寸：5.5x5.5μmpixels, | 有效传感区：11.3mm*11.3mm |
| 快门类型：Global | 快门帧率：≥60Hz@512x512, | ADC：12bit |

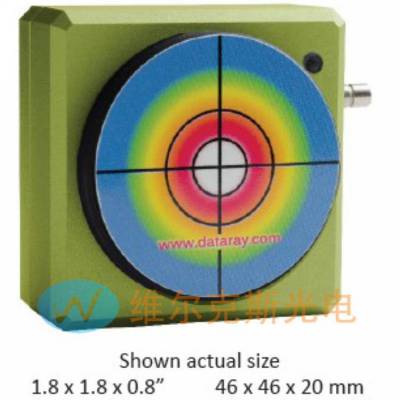

WinCamD-THz系列太赫兹相机的产品特点是:具有大有效面积，高空间分辨率，全局快门和快速帧速率，端口供电。故而WinCamD-THz非常适合多光谱太赫兹激光光束分析。拥有纤薄紧凑的封装，且采用灵活的USB3.0电缆。
本文主要介绍DataRay公司WinCamD-THz高分辨率太赫兹相机式光斑分析仪，TaperCamD-LCM是太赫兹光斑分析仪中参数***优的型号，覆盖3~20 THz的范围，对应波长15至100μm。此外，对于不同的波长，Dataray提供不同的太赫兹相机式光束分析仪子系列产品供用户选择。TaperCamD-LCM的特点：25*25mm感光区域和12.5um像素尺寸。
WinCamD-THz系列的产品的方案与辐射热和热电替代方案不同，其相机对背景热噪声不敏感。可更换的软件配置允许用户在多光谱对准模式和补偿对THz光束的非线性响应的模式之间快速切换。快门触发选项简化了单次或多次脉冲捕获。该相机配有DataRay的全功能软件，无需许可费，***制安装，***的接口选项和免费软件更新。
DataRay是美国一家光束截面分析仪和光束质量分析仪的***品牌，有激光光束质量以及各项激光光束参数分析的仪器等产品，包括M2因子分析和光斑轮廓分析仪器，狭缝扫描光束质量分析仪Beam&＃39;R，CMOS相机光束质量分析仪WinCamD以及本文主要介绍的太赫兹系列的WinCamD-THz。
WinCamD-THz系列太赫兹相机光束分析仪特点：
-3~20 THz（15至100μm）加350 - 1150 nm的宽光谱范围
-2048 x 2048像素，11.3 x 11.3 mm有效区域
-5.5μm像素
-12 fps @ 2048 x 2048到60 fps @ 512 x 512
-端口供电，USB 3.0; 灵活的3米电缆
-HyperCal - 动态噪音和基线校正
-实时非线性校正
-全局电子快门，85μs至2 s
-TTL，光学和自动触发选项
-12位动态范围
-在多个摄像头上并行捕获
-可现场更换的图像传感器
-相对功率水平显示
功率/能量范围(饱和度：单脉冲，τ≈1ps [与（τ）0.25成比例])
~100 mJ / cm2 @ 3 THz
~15 mJ / cm2 @ 6 THz
~10 mJ / cm2 @ 10 THz
WinCamD-THz大面积太赫兹光斑轮廓分析仪主要应用：
-太赫兹激光轮廓/对准
-非线性泵浦探针光谱
-医疗和安全检查/不透明物体的***
-太赫兹激光器和激光系统的现场维修
WinCamD-THz高分辨率太赫兹相机式光束分析仪参数规格
参数参数值
像素尺寸, H x V，像素数目5.5 x 5.5 μm pixels, 2048 x 2048, 4.2 MPixel
有效传感区11.3 x 11.3 mm
快门类型Global
快门帧率≥60 Hz @ 512 x 512; ≥30 Hz @ 1024 x 1024; ≥12 Hz @ 2048 x 2048
每脉冲PRR≥12.5 Hz
单脉冲可捕获PRRUSB 3.0: 12.6 kHz; USB 2.0: 6.3 kHz
Signal to RMS Noise:>500:1
电子快门25,000:1, 85 μs to 2s on USB 3.0; 12,500:1 158 μs to 2s on USB 2.0
ADC:12 bit
接口USB 3.0 Port-powered
