| 品牌：Adloptica,德国 | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 型号：Focal-πShaperQ | 测量范围：1020nm~1100nm |
| 测量精度：直径<20mm | 外形尺寸：直径77mmmm | 用途：标记和雕刻 |
| 标准装箱数：1pcspcs | 长度：130mmmm | 放大率：TEM00,M2 |
| 工作温度：1°°,C°C | 十字线：准直的或者低发散的 | 视野：0.2-0.24radm@100mm@100m |
| 物镜直径：直径77mmmmmm | 重量：650gKgKg |
维尔克斯光电与德国ADLoptica达成了代理协议，在中国销售他们的piShaper光束整形产品；πShaper系列的光束整形透镜组是德国Adloptica公司的***产品。Focal-πShaper光束整形器对激光光源没有特别严格的要求，可以是TEM00基模激光、准直激光或者有很小发散角的激光。
Focal-πShaperNA 0.1_50_80_1064可以用于高功率单模光纤激光器（M2<1.2）,也可用于有一定发散角的激光器，并且输出的激光在空间上低发散性或者平行以及拥有长工作距离，focal-πshaper12_co2是***用于二氧化碳激光器（波长为10.6um，9.3-9.5um）使用的光束整形器（平顶光整形模组），focal-πshaper9_xxx_q产生平顶的方形光斑。focal-πshaper q将高斯光转换为平顶激光，环形激光或者反高斯激光。
这款平顶光整形模组能够在激光加工的工作面上输出平顶光斑（圆形、方形），环形光斑和反高斯光斑。Focal-πShaper系列有如下几种激光整形器型号：Focal-πShaper Q , Focal-πShaper 9_xxx , Focal-πShaper9_xxx_q , Focal-πShaper12_CO2 , Focal-πShaperNA 0.1_50_80_1064。
Adloptica生产的Focal-πShape系列的光束整形透镜组特点：
-适用于单模或者多模高斯激光
-发散角0.1-0.24的激光器都可以直接选择到合适的型号
-可产生环形光斑，圆形光斑，方形光斑，反高斯光斑
-螺纹安装 结构紧凑、容易对准
-设备易于集成
-可用于扫描光学镜扫描仪
-QBH接口激光器可适用
Focal-πShaper平顶光整形模组主要应用：
光伏能源，标记和雕刻，激光融化，钻孔术，切割，材料加工，印刷，焊接
Focal-πShaper不同型号均匀光斑整形透镜的规格参数
Focal-πShaperNA 0.1_50_80_1064
Focal-πShaper NA 0.1_50_80_1064 共同参数
输入光束1、TEM00, M2<1.4 2、发散的
输出光束1、准直的或者低发散的2、直径<20mm
三维直径77mm；长130mm
重量650g
激光功率2kW（CW）
光谱范围1020-1100nm
安装输入：内部螺纹 M30x0.75，输出：外部螺纹M30x0.75
其他特征1，水冷，结构紧凑兼容，QBH接口 2，适用光纤激光器3，可配合光学镜扫描仪适用 4，任何类型的衍射限制聚焦透镜的操作
Focal-πShaper NA 0.1_50_80_1064 参数
模式Focal-πShaper NA0.1_50_80_1064Focal-πShaper NA0.06_50_80_1064
输入发散角2θ0.2-0.24 rad0.1-0.12 rad
Focal-πShaper12_CO2
Focal-πShaper 12_CO2 共同参数
输入光束1、TEM00,准直的或者低发散的（全发散角±5 mrad） 2、直径<24mm 3、***优的高斯光束直径8-12mm
输出光束1、准直的或者低发散的2、直径<24mm
三维直径48mm；长139mm
其他特征1、设备易于集成2、结构紧凑3、任何类型的衍射限制聚焦透镜的操作4、容易对准5、可用于扫描光学镜扫描仪
重量400g
安装外部螺纹M27x2
Focal-πShaper 12_CO2 参数
模式Focal-πShaper 12_CO2_10.6Focal-πShaper 12_CO2_9.4
光谱范围10.5 - 10.7 μm9.3 - 9.5 μm

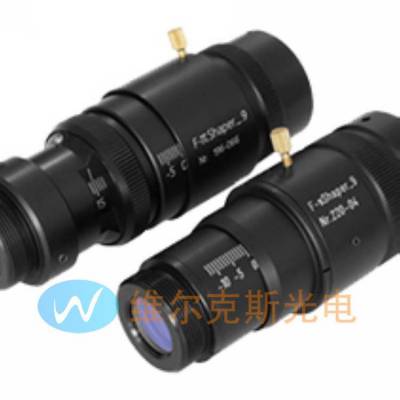

Focal-πShaper9_xxx_q
Focal-πShaper 9_xxx_q 共同参数
输入光束1、TEM00，准直的或者低发散角2、直径<16mm 3、的高斯光束直径为4-8毫米（1 / e2）
输出光束1、准直的或者低发散的2、直径<16mm
三维直径41mm；长110mm
其他特征1、设备易于集成 结构紧凑 容易对准3、任何类型的衍射限制聚焦透镜的操作5，可用于扫描光学镜扫描仪
重量200g
安装外部螺纹 M27x1
Focal-πShaper 9_xxx 参数
模式波长范围，nm应用
Focal-πShaper 9_10641020-1100Nd:YAG, Fiber and other near IR-lasers
Focal-πShaper 9_532520-5502nd (532) Harmonics of Nd:YAG laser
Focal-πShaper 9_355330-3803rd (355) Harmonics of Nd:YAG laser
Focal-πShaper 9_xxx
Focal-πShaper 9_xxx 共同参数
输入光束1、TEM00，准直的或者低发散角（全发散角±5mrad）2、直径<16mm 3、的高斯光束直径为4-6毫米（1 / e2）
输出光束1、准直的或者低发散的2、直径<16mm
光斑形状1、圆形2、方形（Focal-pShaper 9_xxx_q versions）
工作距离200-350mm（根据光斑大小和光束强度特征）
其他特征1、设备易于集成 结构紧凑 容易对准2、任何类型的衍射限制聚焦透镜的操作3、可用于扫描光学镜扫描仪
重量<200g
安装外部螺纹 M27x1
Focal-πShaper 9_xxx 参数
模式_1064_HP_1940_1550_1064_TiS_532_355_266
光谱范围nm1020-11001800-20501450-16501020-1100750-850515-550330-380250-280
尺寸：直径/长39/10441/110
Max.*** 注：@5ns,Mj/cm2200100
Focal-πShaper Q
Focal-πShaper Q共同参数
描述光束整形器，无损转换高斯光束到具有艾里光盘轮廓的光束，以获得平顶或圆环焦点
入射光- TEM00, typically M<1.5 - 发散角 ±20 mrad 左右
转换效率> *** 左右正在工作面上
准直性X / Y横向转换, ±2 mm 左右
Focal-πShaper Q 特点
型号直径 mm光谱 nm功率 kWCA mm直径 D / L mmM安装尺寸
_1064_Q 43 - 51020 - 11000.52042 / 29M30x0.75
_1064_Q 54 - 61
_1064_Q 7.56 - 91.5
_1064_Q 108 - 121.5
_1064_Q 1715 - 2023864 / 21M58x1
_1064_Q 2018 - 232
_NUV_Q 54 - 6335 - 56012042 / 29M30x0.75
_NUV_Q 7.56 - 91.5
_NUV_Q 108 - 121.5
下图分别是Focal-πShaper NA 0.1_50_80_1064产生圆环光斑，反高斯光斑和平顶光斑的实际出输出的能量分布图以及剖面图可以看出经过整形后Focal-πShaper能够输出较好的的反高斯光斑，整形后的平顶光斑能量分布也相对的均匀。
