光学斩波器C-995型锁相放大器超***光学斩波器美国TTI公司 代理
PDA-750 光电二极管互阻放大器，LTX551x、LTX552x数字光纤链路，
LTX7215双向模拟/数字光纤链路，LT880激光转速计
Terahertz Technologies Inc (TTI)品牌 ——深圳维尔克斯光电***提供
光学斩波器的主要作用是将连续光调制成为有固定频率的光，同时输出调制频率。通常是与锁相放大器配合使用。光学斩波器一般由如下几个部件构成：控制单元、斩波装置、斩波片和连接线等。
光学斩波器 数字光纤链路 互阻放大器丨TTI品牌供应代理
一、C995光学斩波器
C-995是一款专为实验室使用设计的，拥有多种用途的光学斩波器。
C－955配有五位LED数码管数字显示器，通过控制器能直接将客户需要的斩波频率以数字的形式通过控制面板前端输入。另外，C－955 配备的RS－232双向端口使用户能够设置需要斩波频率的分辨率达到0.001Hz，并同时能够了解斩波器使用时的状况。
C－955 采用锁相环控制的系统，使得斩波频率在4Hz到5KHz范围内能与用户提供的外时钟同步。此时，控制器能够用来获取外时钟的频率。
C－955 斩波器头是由10圈电位器控制，其中叶片***闭合使得它能够保护斩波器头不受意外危险。斩波器头上有两个孔径和两个组成部分（30孔和3孔），他们分别用于高频部分和低频部分。孔直径是15mm，孔宽度为4.5mm(30 孔)和15mm（3 孔）。
边长为4.75英寸，深度为两英寸形状为正方形的小孔使得它能够很方便的与光学支架相配。两个#8－32装配小孔使得孔的高度能够低至0.75英寸。当它和1/2英寸的支杆连用时，高度又可以达到13英寸。
特点：
频率范围4Hz至5000Hz
坚固的晶体频率控制
5位数LED数码管数字显示器
频率分辨率达1mHz
外部同步时钟
单片覆盖4Hz-5KHz的频率调节范围
配备电脑接口，更容易控制
封闭的叶片斩波器头，有效防止叶片意外受损
规格：
C-995光学斩波器规格 | |
斩波频率范围 | 4Hz～500Hz (内槽)，40Hz～5KHz（外槽） |
光圈尺寸 | 直径15mm |
频率控制 | 锁相回路，直接数字合成 |
频率的不确定性 | 设置的±0.0025% |
相位抖动 | 0.1%峰峰值，3插槽；1.0%峰峰值，30插槽 |
设定锁相时间 | <3秒 |
时钟输入要求 | TTL,CMOS兼容方波，4Hz～5000Hz |
同步信号输出 | TTL,CMOS兼容方波 |
显示 | 高亮度绿色五位数字显示 |
斩波频率温度系数 | <10ppm/℃ |
频率分辨率 | 0.001Hz |
频率分辨率（前控制面板） | 0.01Hz |
外部控制的计数器分辨率 | 0.1Hz，1Hz |
Rs-232接口 | 9600 Baud,N-8-1,3 wire |
斩波器头安装 | 标准8-32螺纹孔 |
斩波刀片直径 | 4.1 inch |
工作温度范围 | 0～40℃ |
接头尺寸 | 114mm ×114mm ×51mm |
控制器尺寸 | 69mm×178mm×231mm |
电源要求 | 95-260VAC，50-60Hz，15VA Max |
CE认证 | 是 |
重量 | 1.36 Kg |
光学斩波器 数字光纤链路 互阻放大器丨TTI品牌供应代理
二、PDA-750 光电二极管互阻放大器
PDA-750是一种低噪声，高增益，跨阻放大器，设计用于提供从光电二极管光电倍增管或其他类似电流源产生的电流的直接数字读数。具有满量程输入范围±20 nA至±20 mA，噪声电平小于1 pA，PDA-750具有***的动态范围。通过前面板控制数字输入安培/瓦特设置，仪器可以以瓦为单位显示当前测量值。 A / W设置范围从1.000到0.100 。可变偏置电源内置在仪器中，并可与被测器件串联。
它可以提供范围从-14.00到+ 14.00伏特的数字可选电压。偏移控制允许背景信号的归零大至当前使用范围的±200％。可充电电池将本机与电源隔离，并消除敏感测量期间可能存在的接地回路和/或电源线噪声的影响。他们将在收费之前将仪器供电约10小时。电池正在充电时，本机可能正常运行。
特征:
● 八十年动态范围
● 小于1 pA噪音
● 分辨率1部分在+/- 20 000
● 可充电Ni-mH电池低噪音
● A / W值的数字输入产生以瓦为单位的读数
● 计算机界面，便于控制
● 背景取消+/- 200％
● 将偏置电源数字设置为-14.00V至+ 14.00V
三、光电转换器
光学斩波器 数字光纤链路 互阻放大器丨TTI品牌供应代理
TIA-525,527和952系列具有直接连接到示波器或数字化仪的BNC输出。 TIA-1200,2000,3000和4000使用K SMA母头输出连接器。 TIA525提供免费的空间选择。 可提供跳线和适配器，以配合各种光纤连接器。 TIA-525和527具有双电源功能， 电池和外部通用电源。
特征:
● 400 nm至1700 nm波长
● 电池或外部交流电
● 带宽至20 GHz
● 紧凑尺寸
型号/带宽 | 探测器 | 波长 | 功率 | AC / DC耦合 | 转换收益@峰值波长 |
TIA-525S-ST(125 MHz) | 硅 | 400 -1000 nm | 9 V锂电池 | 可选 | 100,000 V/W |
TIA-525I-FC or -ST(125 MHz) | 砷化铟镓 | 850 - 1700 nm | 9 V锂电池 | 可选 | 100,000 V/W |
TIA-527-FC(125 MHz) | 砷化铟镓 | 850 - 1700 nm | 9 V锂电池 | 可选 | 100,000 V/W |
TIA-952-FC(750 MHz) | 砷化铟镓 | 900 - 1700 nm | 通用电源 | AC | 2500 V/W |
TIA-1200-FC(12 GHz Typ.) | 砷化铟镓 | 900 - 1700 nm | 通用电源 | DC | 0.8 A/W |
TIA-2000-FC(20 GHz Typ.) | 砷化铟镓 | 900 - 1700 nm | 通用电源 | AC | 0.8 A/W |
TIA-3000(10 GHz) | 砷化铟镓 | 900 - 1700 nm | 通用电源 | DC | 500 V/W |
光学斩波器 数字光纤链路 互阻放大器丨TTI品牌供应代理

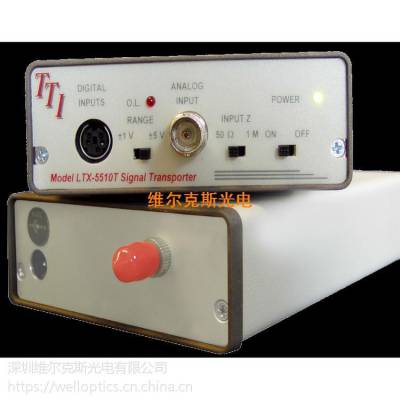

四、LTX551x模拟/数字光纤链路
特征:
● 一个模拟加上***多四个数字通道
● DC至25 MHz模拟带宽
● 输入范围为±1 V和±5 V
● 模拟信号数字化为12位或14位精度
● DC到48 Mb / s的数据速率（每个通道）
LTX-5510和LTX-5515信号传输使得能够通过光纤链路（从米到10公里以内）***传输一个模拟通道和多达四个数字信道信道。
取决于型号，传入的模拟数据以每秒高达100兆采样数字化为12位或14位精度，并通过光纤传输一到两千兆比特。接收器获取该数字数据，并准确地重建光纤链路远端的模拟信号。
模拟信号带宽从DC到25 MHz（-3 dB）。提供两个输入电压范围，±1伏和±5伏特。发射机模拟通道的输入阻抗可以设置为50欧姆或1兆欧（可选75欧姆）。
与模拟数据一起复用，***多可以有四个独立的TTL / CMOS / LVTTL数字信号，可以以高达48 Mb / s的速率切换。
根据所需的传输距离，LTX-5510和LTX-5515型号可提供多模或单模版本。 LTX-55XX-850通过多达500米长的多模光纤链路在850nm传输，而LTX-55XX-1310通过单模光纤传输1310nm，跨距超过10公里。
应用包括等离子体物理实验的数据采集，高电压设备的信号传输和控制，高质量视频的传输以及恶劣的EMI环境中的***的无噪声信号传输。
型号 | LTX-5510 | LTX-5515 |
Analog Signal Bandwidth | DC to 12.5 MHz (-3 dB) | DC to 25 MHz (-3 dB) |
Input Voltage Ranges | +/- 1 V or +/- 5 V (selectable) | |
Resolution | 12 or 14 bit | |
Transfer Accuracy | +/- 0.1% Full Scale, +/- 20 mV offset | |
Signal Latency (with one meter of fiber) | Approximately 300 nS | |
A/D Sampling Rate | 50 Megasamples/S | 100 Megasamples/S |
Input Impedance | 50 Ohms or 1 Megohm || 2 pF, (selectable) | |
Output Drive Capability | +/- 5 V open circuit, +/- 2 V into 50 ohm load | |
Output Impedance | 50 Ohms | |
Digital Inputs | TTL, LVTTL, CMOS compatible | |
Digital Outputs | LVTTL ( 0 - 3.3 V) | |
Digital switching Rates | 0 - 12 MHz | 0 - 24 MHz |
Digital Signal Edge Uncertainty | 0 - 20 nS | 0 - 10 nS |
Laser Wavelength | 850 nm+/- 20 nm or 1310 nm +/- 20 nm | |
Optical Transmission Rate | 1.0 Gb/S | 2.0 Gb/S |
Loss Budget | 15 dB max | |
Optical Return Loss | > 15 dB | |
Laser Safety Classification | Class I safety per FDA/CDRH and IEC-825-1 regulations | |
Typical Trans. Distances MM | 500 M - 50/125μ and 300 M -62.5/125μ | 250 M - 50/125μ and 150 M -62.5/125μ |
Typical Trans. Distances SM | 10 KM with 9/125 micron fiber | |
Fiber Optic Connectors | ST standard, FC optional | |
LED Annunciators Provided | Input Overload (TX), Optical Signal (RX) | |
Power Requirements | 9 - 24V DC, 500mA | |
Fiber Optic Connectors | ST standard, FC available upon request | |
LED Annunciators Provided | Input Overload ( transmitter ), Optical Signal - ON ( receiver ) | |
Weight (each) | 0.46 Kg) | |
